Problematica: L’importanza della Precisione Dimensionale nelle Turbomacchine
La precisione dimensionale dei piani di mezzeria dei compressori, o più in generale delle turbomacchine, è cruciale per garantire una tenuta efficace. Eventuali non conformità geometriche possono causare trafilamenti del fluido di processo, spesso gas, comportando diverse problematiche: riduzione dell’efficienza, danneggiamento dei componenti, e nei casi peggiori, gravi rischi per la sicurezza del personale, specialmente in presenza di gas contaminati da sostanze pericolose come l’acido solfidrico.
Deformazioni Localizzate nei Compressori 2MCL
Nel compressore 2MCL, oggetto della nostra lavorazione, si è riscontrata una deformazione localizzata dei piani di mezzeria, sia nella cassa inferiore che superiore, nella zona Drive End, antecedente la tenuta Dry Gas Seal. Di fronte a queste deformazioni, il cliente ha richiesto un ripristino localizzato della planarità dei due piani, affidandosi a Nuova Simat.
Intervento di Nuova Simat per il Ripristino della Planarità
Utilizzo di Strumenti di Misura Avanzati
Il contributo di Nuova Simat è andato oltre la semplice lavorazione meccanica, includendo la definizione di una soluzione ottimale grazie alle proprie attrezzature e al know-how nell’uso di strumenti di misura. Utilizzando strumenti precisi e versatili come il Laser Tracker e il Laser Scanner, è stato possibile identificare con esattezza le zone fuori tolleranza, circoscrivendo la non conformità a specifiche aree. Questo approccio ha permesso di evitare la lavorazione dell’intero piano di mezzeria, risparmiando così tempo prezioso.
Soluzione di Saldatura e Spianatura Localizzata

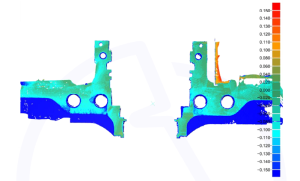

La soluzione scelta ha previsto una saldatura di riporto localizzata, seguita da una spianatura eseguita con la fresa modulare MM6000 di Nuova Simat. Durante la lavorazione, il Laser Tracker è stato utilizzato costantemente per un controllo in tempo reale del ripristino “in piano” della zona lavorata. Al termine, è stata eseguita una scannerizzazione delle aree trattate, confrontando la geometria reale con quella nominale indicata a disegno, come mostrato nell’immagine seguente.
Risultati del Ripristino: Precisione e Affidabilità Garantite
Ripristino della Planarità entro le Tolleranze
L’intervento di Nuova Simat ha permesso di ripristinare la planarità dei piani di mezzeria entro le tolleranze indicate a disegno, minimizzando i rischi legati all’attività. Questa strategia ottimizzata ha ridotto i tempi di fermo macchina, permettendo di consegnare la macchina pronta al cliente nei tempi previsti, senza aggravio di costi. La precisione e l’efficienza della lavorazione hanno garantito il successo dell’intervento, confermando Nuova Simat come partner affidabile per soluzioni di alta precisione.
