Serraggio > Chiave Idraulica Dinamometrica – Attacco Quadro

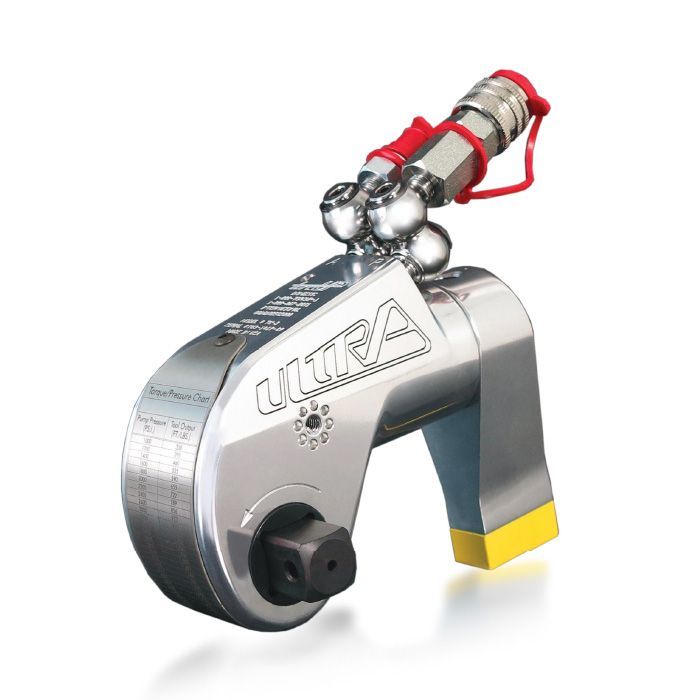

Chiave Idraulica – Attacco Quadro

Chiave Idraulica Dinamometrica per il Serraggio di Bulloneria a Coppia Controllata. Made in USA.

OTTIENI UN PREVENTIVO


Dove viene impiegata?

La chiave idraulica è lo strumento per eseguire serraggi dinamometrici su bulloni con una precisione del +/- 3%. La serie NS resiste anche alle prove più difficili. È uno strumento in grado di fronteggiare quelle applicazioni in cui si richiede un impiego intenso e per lunghe durate. È un prodotto made in USA, composto di una speciale lega di alluminio estremamente resistente. Per poter essere utilizzata necessita di bussole ad attacco quadro, che vengono fornite separatamente.

Come si sceglie la giusta coppia di serraggio?

Consulta la seguente tabella per visionare i dati relativi alla coppia di serraggio di ogni modello di chiave idraulica. Ogni modello ha la sua tabella di conversione della coppia. Consulta la tabella scorrendo la pagina.

Come sono alimentate le chiavi idrauliche?

Le chiavi idrauliche dinamometriche vengono alimentate da due tipologie di centraline, ovvero da centraline elettriche e da centraline pneumatiche. Clicca sui box in basso per maggiori informazioni.

centraline elettriche  |  centraline pneumatiche



Quali sono le caratteristiche principali di questa chiave?

Corpo Monoblocco Brevettato.

Il Corpo di questa chiave idraulica è ricavato da un unico blocco di alluminio 7075 AQ, che riduce la torsione e la flessione sul corpo della chiave.

Innesti rapidi indipendenti.

L’esclusivo design girevole consente un movimento indipendente di 360° gradi dei tubi di alimentazione, per aggirare qualsiasi ostacolo!

Attacco Quadro Trascinabile.

L’attacco quadro push-through consente all’utente di passare facilmente da serraggio a disserraggio, con una semplice pressione sul trascinatore quadro.

Piede di Reazione Rimovibile.

Questo componente permette di sfruttare ogni punto di reazione grazie alla possibilità di essere ruotato di 360°. Si sostituisce/rimuove con semplicità, grazie ad un comodo pulsante di rilascio.

Dove trovo una scheda tecnica?

Qui di seguito sono riportati i dati tecnici delle chiavi idrauliche.

scarica la scheda tecnica

MODELLO CONVERSIONE COPPIA Attacco Quadro Coppia min. [Nm] Coppia max. [Nm] Ripetibilità Duty Cycle Peso [Kg]
NS-2 scarica 3/4" 172 1722 100% 100% 2.5
NS-3 scarica 1" 447 4514 100% 100% 4.9
NS-5 scarica 1 1/2" 745 7457 100% 100% 8.2
NS-7 scarica 1 1/2" 1003 10031 100% 100% 8.6
NS-11 scarica 1 1/2" 1491 14925 100% 100% 13.1
NS-20 scarica 2 1/2" 2630 27964 100% 100% 27.6
NS-27 scarica 2 1/2" 3687 36872 100% 100% 31.7
NS-60 scarica 2 1/2" 7862 78625 100% 100% 59.8

Quali sono gli altri modelli di chiavi idrauliche?

Oltre alla tipologia di chiave idraulica con attacco quadro sono disponibili chiavi idrauliche ad esagono passante, che vengono impiegate quando gli spazi di applicazione sono particolarmente ristretti. Clicca sul box per maggiori informazioni.

chiavi idrauliche dinamometriche con esagono passante

Come si usa una chiave idraulica dinamometrica?

Chiave Idraulica

Accessori disponibili

  • Piede di Reazione per Chiave Idraulica
  • Accessorio_Manopola per Chiave Idraulica
  • Tubo di Reazione per Chiave Idraulica
  • Centralina Pneumatica per Chiave Idraulica
  • Centralina Elettrica per Chiave Idraulica
  • Chiave Idraulica - Tubo di reazione
  • Chiave Idraulica - Accessorio

Questo prodotto è disponibile per: noleggio service on site vendita
