Rilievi Dimensionali – In Sito

Esecuzione di Rilievi Dimensionali in Sito per l'industria.

Perché è necessario?

I rilievi dimensionali vengono eseguiti quando occorre controllare che tutte le componenti meccaniche in gioco rientrino negli standard dimensionali dichiarati. Viene applicato anche durante le lavorazioni meccaniche in opera, come controllo sulle dimensioni dei pezzi lavorati.

Quando viene applicato?

Nella fattispecie, i rilievi dimensionali possono essere effettuati direttamente in cantiere/stabilimento, quando non è possibile, o troppo oneroso, trasportare un componente meccanico in officina statica.

Dove può essere applicato?

Può essere applicato direttamente sul posto, trattandosi di strumentazione portatile.

Quale strumentazione viene applicata?

Laser Tracker.

Applichiamo strumentazione di Laser Tracking portatile, con portata massima fino a 100 metri un intervallo di temperatura da -4° a 104° (F). Questo strumento è applicabile in ogni stabilimento, date le dimensioni ridotte che gli consentono un facile posizionamento. Si ottiene un grado di precisione come segue.

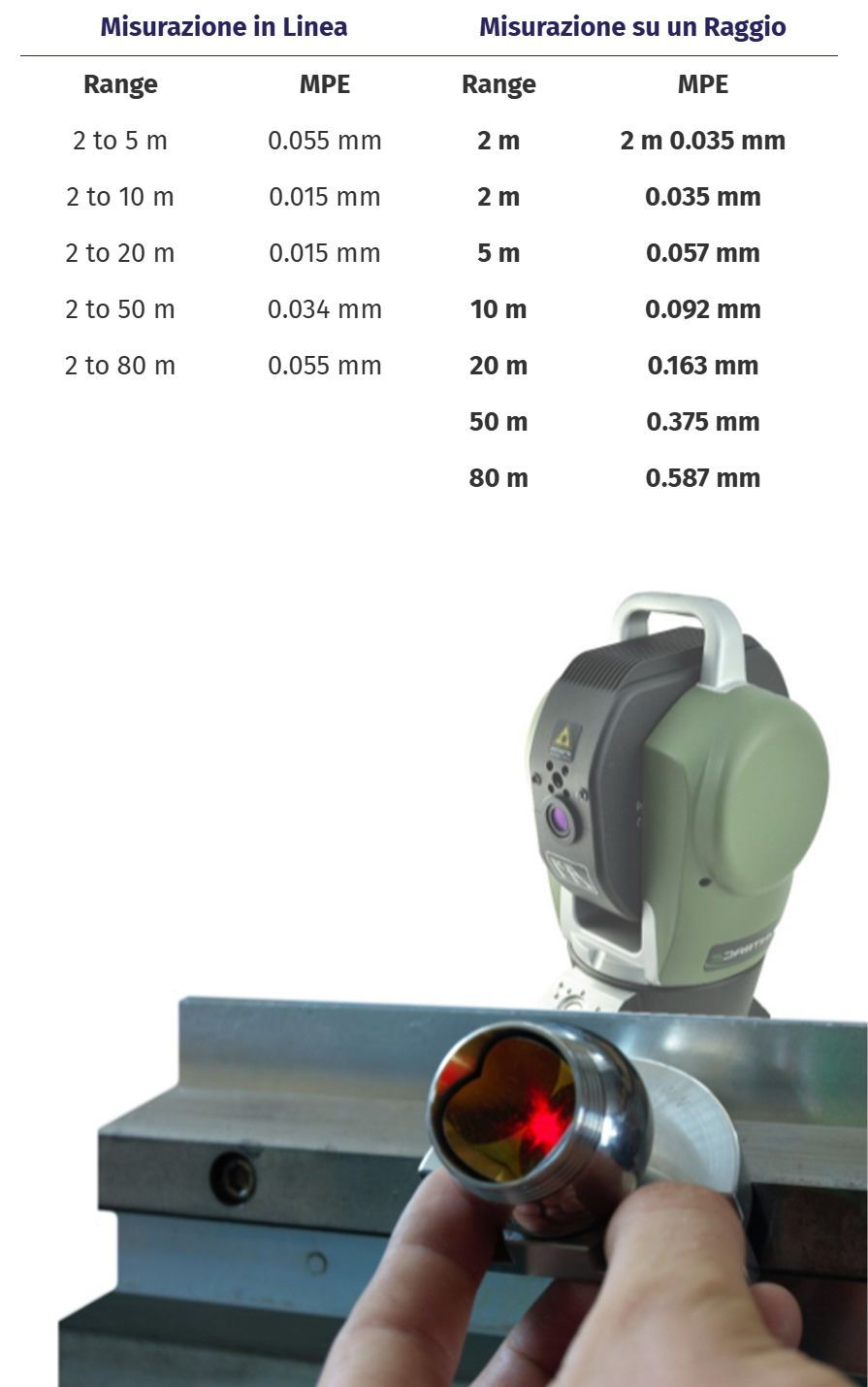

Misurazione in Linea Misurazione su un Raggio
Range MPE Range MPE
2 to 5 m 0.055 mm 2 m 2 m 0.035 mm
2 to 10 m 0.015 mm 2 m 0.035 mm
2 to 20 m 0.015 mm 5 m 0.057 mm
2 to 50 m 0.034 mm 10 m 0.092 mm
2 to 80 m 0.055 mm 20 m 0.163 mm
50 m 0.375 mm
80 m 0.587 mm

Analisi CAD.

Il Laser Tracker comunica con un Sistema CAD, che consente la ricostruzione del 3D del componente da controllare. In questo modo può essere confrontato con i disegni originali di progetto.
