La valvola è un dispositivo meccanico con funzione di controllo di flusso.
È possibile riscontrare malfunzionamenti con cause di diversa natura:
corrosioni
depositi
solcature
cricche
Ne segue, anche a valvola chiusa, l’impossibilità di controllare il fluido:
sorgono così perdite di tenuta.
→ problemi di sicurezza
→ assenza di controllo
→ scarsa efficienza
Obiettivo: ripristinare il funzionamento della sede di tenuta, garantendone la perfetta chiusura.
Soluzione: intervenire sull’accoppiamento fra l’otturatore della valvola e la relativa sede di tenuta.
Interventi di ripristino di questo tipo richiedono attrezzatura specifica a seconda della tipologia di valvola.

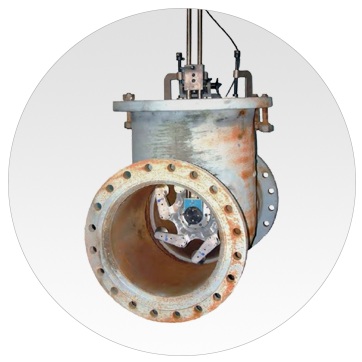

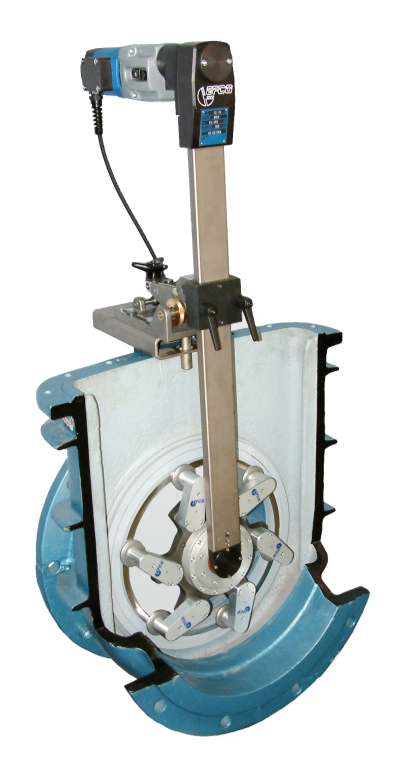

La EFCO HSL è una macchina portatile ideale per il ripristino di sedi di tenuta di valvole. È adatta in particolare per la smerigliatura e la lappatura di sedi di tenuta relative a valvole a saracinesca. Può comunque essere utilizzata per altri scopi che richiedano il ripristino di superfici piane.
La EFCO HSL è caratterizzata dall’alta velocità. Ne consegue un risparmio di tempo del 90% circa rispetto ai modelli precedenti.
La sua modularità la rende adattabile e versatile.
La macchina è composta da un braccio, sul quale è calettato l’ingranaggio principale. A questo è collegato un disco rotante sul quale sono montati i diversi dischetti rotanti che ruotano ad alta velocità.
Nuova Simat è distributore ufficiale EFCO per l’Italia.
HSL è progettata per ridefinire gli standard delle lavorazioni eseguibili su sedi di tenuta di valvole.
I suoi risultati eccezionali sono dovuti all’innovativo sistema di rotazione simultaneo.
Si ha una rotazione lenta del disco principale, combinata con la rotazione ad altissima velocità dei dischetti.
Velocità di smerigliatura: fino a 21 m/s (826.8 “/s)
Velocità di asportazione: fino a 2 mm/h (0.08 “/h)
Questa elevata velocità di rotazione non deve far pensare ad un abbassamento del livello di qualità del risultato finale.
Tutto ciò è possibile grazie a due fattori: il sistema di clampaggio EFCO e lo speciale rivestimento dei dischetti rotanti.
Essi sono infatti rivestiti di nitruro di boro cubico CBN particolarmente adatto per la lavorazione di materiali metallici.
L’elevata durezza del CBN combinata con l’innovazione del sistema di rotazione simultaneo HSL, garantiscono un ripristino della sede di tenuta eccellente in tempi estremamente ridotti.

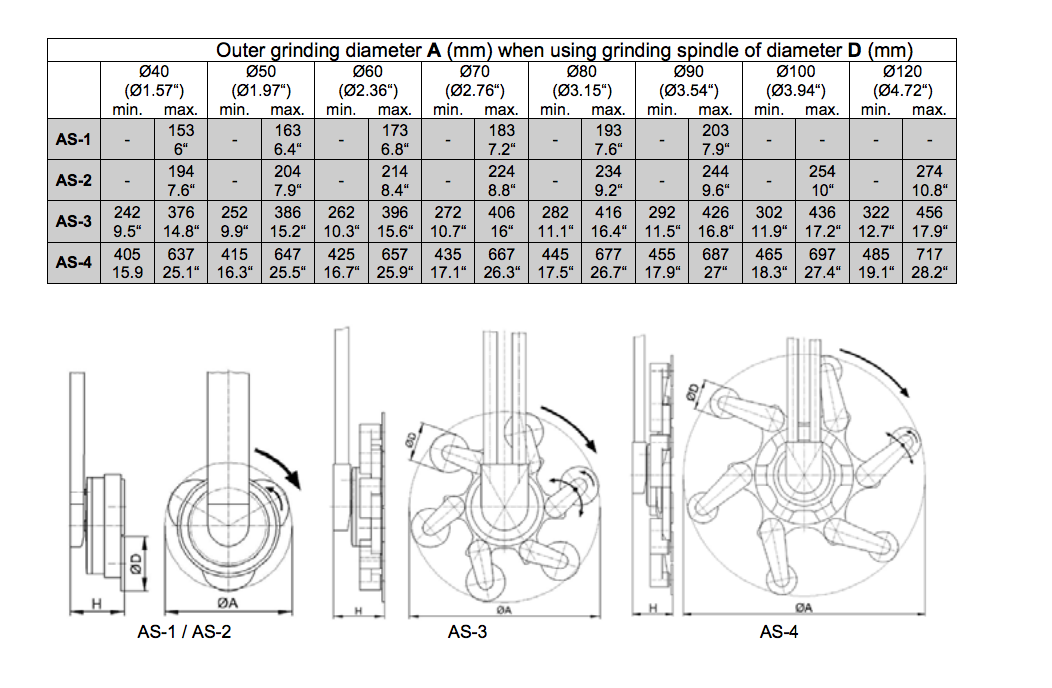

Come smerigliatrice lappatrice portatile, ECFO HSL copre un range di lavorazione che varia da 125 [mm] a 600 [mm].
È disponibile quindi in due modelli che si differenziano a seconda del diametro della sede di tenuta che si intende lavorare:

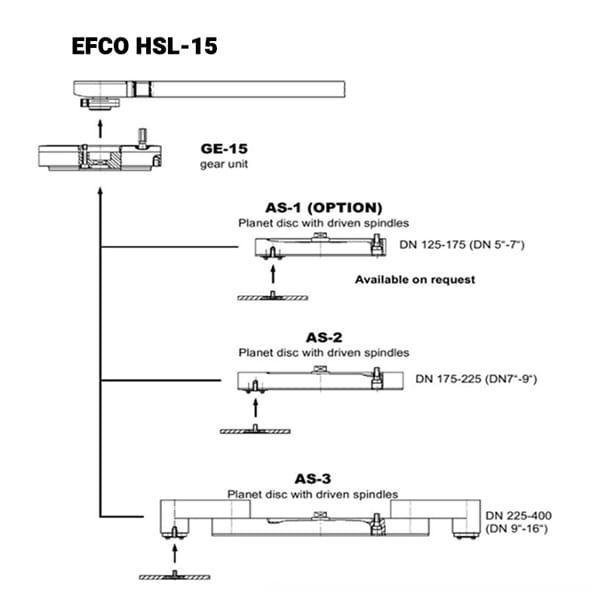

La EFCO HSL-15 è particolarmente idonea per la lavorazione sedi di tenuta di valvole a saracinesca con diametro nominale che varia da 125 [mm] a 400 [mm] (DN 7” – 16”).

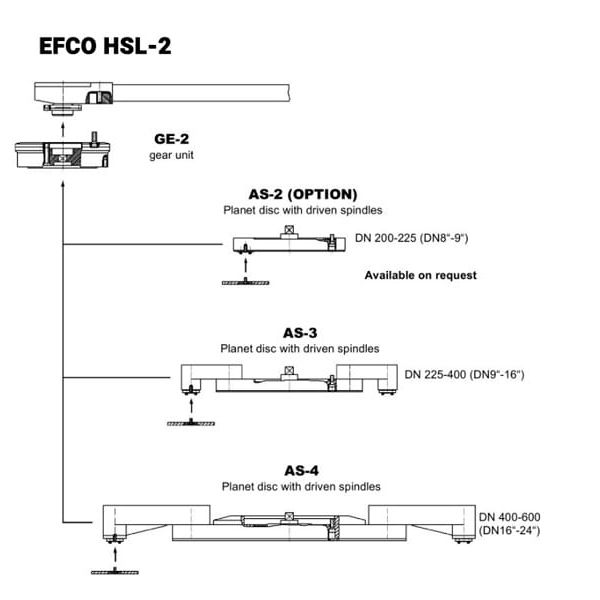

La EFCO HSL-2 è invece consigliata per lavorazioni di sedi di tenuta più ampie il cui diametro
nominale varia da 225 [mm]
a 600 [mm] (DN 9”-24”).

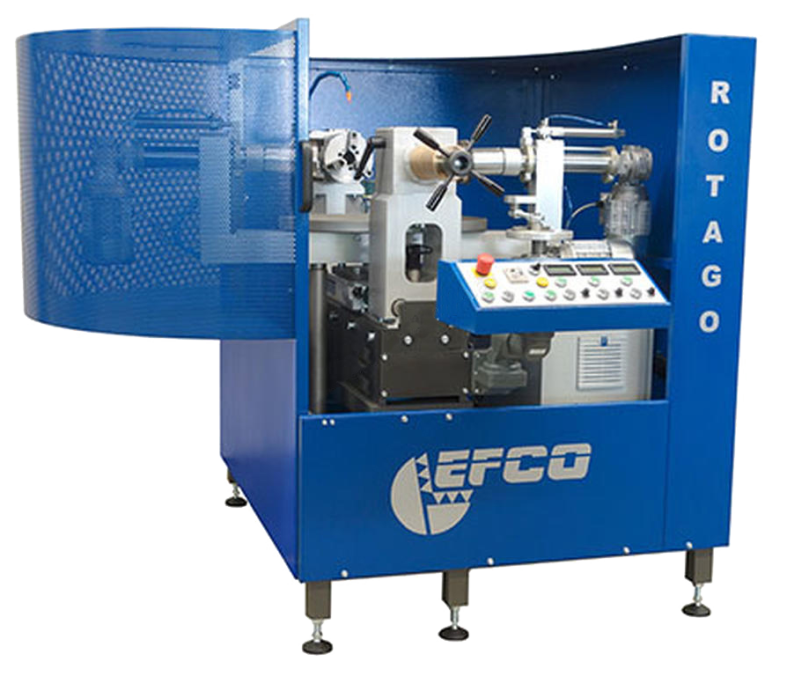

Efco ha introdotto sul mercato una nuova lappatrice per la lavorazione simultanea di sfera e sedi di tenuta di valvole a sfera.
Questa macchina è stata progettata per la finitura di sfere con diametri di piccola e media dimensione. È adatta per una grande varietà di sedi di tenuta e sfere come sfere flottanti, sfere guidate etc., dove forma e qualità delle superfici assumono particolare importanza.
Nuova Simat è distributore ufficiale EFCO per l’Italia.
Lappare contemporaneamente la sede e gli anelli di tenuta è particolarmente vantaggioso: così si è certi che la tenuta della valvola sarà ottimale. Assicurando quindi un contatto superficiale esatto tra sfera e sedi di tenuta, senza permettere il minimo passaggio di fluido.
Questo processo comporta una notevole riduzione dei tempi di lavorazione rispetto alla lappatura manuale, in quanto i pezzi non vengono lavorati individualmente, riducendo i tempi di montaggio e smontaggio ed il margine di errore. Questo aspetto è fondamentale dove vi è necessità di un lavoro di finitura eccellente.
Altra caratteristica molto importante è la struttura della macchina.
Essa è dotata di 3 alberi di rotazione, dei quali si ha continuamente il controllo della velocità attraverso un sistema computerizzato. Quest’ultimo è dotato di un sistema di lubrificazione integrato per una distribuzione costante della miscela di lappatura necessaria a lubrificare gli elementi in lavorazione.
Per quanto riguarda i numeri, Rotago è in grado di lavorare su valvole a sfera di piccole e medie dimensioni e nel dettaglio:
→ riesce a lavorare un range di sfere con diametro da 50 mm a 300 mm | 2” – 11.8”.
→ peso sopportato: fino a 100 kg circa
È possibile regolare la velocità di rotazione degli alberi:
→ l’albero principale ruota ad una velocità che varia da 3 a 60 RPM
→ i due alberi secondari ruotano ad una velocità che varia da 3 ad 80 RPM
Al fine di riuscire a lappare tutta la superficie della sfera, Rotago è dotata anche di un innovativo meccanismo a pendolo che, facendo sì che gli alberi oscillino mentre ruotano, permette di lavorare facilmente l’intera superficie della sfera:
→ a velocità del pendolo varia da 3 a 30 RPM
→la corsa eccentrica varia da 0 mm a 60 mm | 0” – 2.4”.
• Lappatura simultanea delle parti di tenuta di valvole a sfera
• Notevole riduzione dei tempi di lavorazione rispetto al processo di lappatura manuale
• Contatto superficiale esatto tra sfera e sedi di tenuta
• Controllo della velocità continuo ed indipendente per ogni motore
• Sistema di misura integrato: distribuzione costante della miscela di lappatura
• Corsa regolabile
• Controllo di pressione settabile per la regolazione del contatto sfera-tenute
• Raccogligocce per la miscela di lappatura utilizzata
• Portellone dotato di interruttore di protezione
• Timer con shut-off automatico
• Diametro sfera: Ø 50 mm – Ø 300 mm (2” – 11.8”)
• Peso max della sfera: 100 kg circa
• Velocità albero principale (sfera): 3 – 60 RPM
• Velocità albero secondario (sedi di tenuta): 3 – 80 RPM
• Velocità del meccanismo a pendolo: 3 – 30 RPM
• Corsa (eccentrica) del pendolo: 0 mm – 60 mm (0” – 2.4”)
