Tornitura in Sito su Mozzo

27 Ago 2021 - Portfolio

Tornitura del Mozzo di un agitatore rotante, tramite Tornio Portatile



Introduzione.

tornitura mozzo

I nostri tecnici specializzati con all’impiego di un tornio portatile per lavorazioni meccaniche in sito sono riusciti a ripristinare la cilindricità del mozzo di un agitatore rotante. Questa lavorazione era propedeutica al montaggio del gear box della macchina, al fine di permetterne nuovamente l’utilizzo.

Il mozzo ha subito dei danneggiamenti a causa del disco di calettamento sul gear box, limitando la superfice di contatto idonea per l’accoppiamento.
L’obiettivo finale dell’operazione prevedeva il raggiungimento del diametro finale Ø199 g6. Operando dapprima su una superficie saldata.









tornitura mozzo



Operazioni.

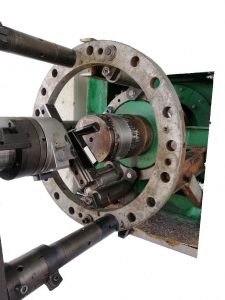

Dopo un’attenta ispezione dell’area di lavoro e la messa in sicurezza,
è stato possibile posizionare il sistema di ancoraggio della macchina sul mozzo da lavorare.

Per poter centrare la macchina è stato necessario sfruttare le parti ancora intatte del mozzo.

Per poter ancorare la macchina abbiamo progettato una soluzione customizzata,
ideata appositamente per questa lavorazione meccanica in sito.

È stata una lavorazione molto delicata, durante la quale abbiamo proceduto a piccoli passi, controllando meticolosamente il corretto svolgimento delle operazioni.
Il diametro finale è stato misurato con un micrometro esterno.













tornitura mozzo

Attrezzatura.

Tornio portatile

Informazioni Generali.

Particolarmente idoneo per lavorare superfici cilindriche dove vi siano in gioco pressioni elevate e vengono richieste precisioni centesimali. Ideale per lavorazioni di sedi di tenuta di valvole con profili standard e complessi.

Diametro di lavorazione.

0 – 1250 mm

Profondità di lavorazione.

0 – 1000 mm (In-depth Kit Disponibile)

Diametro di ancoraggio.

80 – 1780 mm
